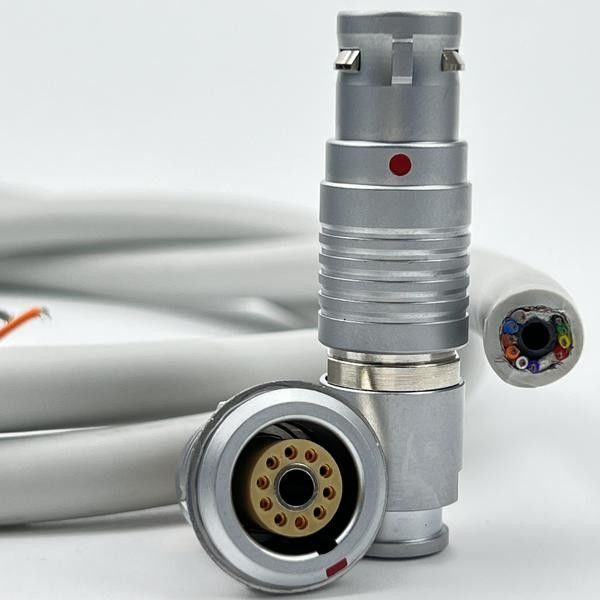

مونتاژ کابل دسته سیم کانکتور سیم LEMO OEM برای اتصال سیگنال های هوایی

اجزای کلیدی و مواد

1. کابل های هوا و سیگنال:

   • لوله های هوا:
     • ماده:از سیلیکون یا لوله های TPU درجه پزشکی برای کانال های هوا استفاده کنید. این مواد انعطاف پذیر، سازگار با زیست هستند و می توانند در برابر فرآیندهای استریلیزه مقاومت کنند.
     • درجه فشار:اطمینان حاصل کنید که لوله می تواند فشار هوا را از ابزار دندانپزشکی بدون شکستن یا شکستن تحمل کند.
   • سیم های سیگنال:
     • مواد رسانا:استفاده از مس یا مس نقره ای برای سیم های سیگنال برای اطمینان از رسانایی بالا و یکپارچگی سیگنال.
     • عایق بندی:یک ماده عایق سازگار با استانداردهای پزشکی مانند FEP (Fluorinated Ethylene Propylene) یا PTFE (Polytetrafluoroethylene) را انتخاب کنید که همچنین در برابر فرآیندهای تعقیم مقاوم هستند.

2. اتصال کننده های فلزی فشار و کششی:

   • سازگاری:اتصال دهنده ها باید با طرح های LEMO سازگار باشند و اتصال های امن با قابلیت های جفت گیری سریع و از هم جدا کردن را ارائه دهند.
   • ماده:برای اطمینان از دوام و مقاومت در برابر خوردگی، از فولاد ضد زنگ یا آلومینیوم آنودیزه با کیفیت بالا برای اتصال استفاده کنید.
   • تنظیمات تماس:طراحی کانکتور با تعداد مناسب تماس برای هر دو کانال هوا و سیگنال. کانکتورهای سازگار با LEMO اغلب اجازه می دهد تا پیکربندی های مخلوط،با قابلیت اتصال مایع و الکتریکی.
   • مهر و موم:کانکتورها باید دارای مهر و موم IP (به عنوان مثال IP67) برای محافظت در برابر نفوذ مایعات باشند که در محیط های دندانپزشکی که قرار گرفتن در معرض مایعات رایج است، بسیار مهم است.

3. محافظ:

   • محافظ EMC:یکپارچه سازی محافظ برای محافظت از یکپارچگی سیگنال از تداخل الکترومغناطیسی (EMI) ، اطمینان از عملکرد قابل اعتماد دستگاه های متصل.

ملاحظات طراحی

1. سازگاری زیستی و استریلیزاسیون:

   • مواد:اطمینان حاصل کنید که تمام مواد مورد استفاده، از جمله کابل ها، کانکتورها و هر چسب یا قالب گیری بیش از حد، سازگار با زیست شناسی هستند و برای استریلیزه مجدد مناسب هستند.
   • سازگاری با تعقیم:مجموعه باید قادر به مقاومت در برابر روش های تعقیم رایج مورد استفاده در دندانپزشکی باشد، مانند اتوکلاو، بدون تخریب.

2. دوام مکانیکی:

   • کاهش فشار:شامل ویژگی های کاهش فشار در نقاط اتصال برای جلوگیری از فرسایش از خم کردن یا کشیدن مکرر، به ویژه در نزدیکی اتصال.
   • انعطاف پذیری:مجموعه کابل باید به اندازه کافی انعطاف پذیر باشد تا به راحتی در دفتر دندانپزشکی حرکت کند ، بدون اینکه در طول عمر تضعیف شود.

3. مهر و موم محیط زیست:

   • ضد آب:اطمینان حاصل کنید که هر دو کانکتور و مجموعه کابل ضد آب هستند، با رتبه IP67 یا بالاتر، برای محافظت از آب، بزاق و سایر مایعات در محیط دندانپزشکی.
   • مقاومت در برابر خوردگی:با توجه به قرار گرفتن اغلب در معرض رطوبت و مواد تمیز کننده، مجموعه باید به گونه ای طراحی شود که در طول عمر انتظار شده خود در برابر خوردگی مقاومت کند.

فرآیند تولید

1. نمونه سازي:

   • توسعه نمونه های اولیه برای آزمایش عملکرد انتقال هوا و سیگنال، دوام مکانیکی و سازگاری با کانکتورهای LEMO.این مرحله اجازه می دهد تا قبل از تولید کامل تصفیه شود.

2. مجموعه:

   • آماده سازی کابل:لوله های هوا و سیم های سیگنال را برش دهید و آماده کنید، طول دقیق و پایان های تمیز را تضمین کنید.
   • ادغام کانکتور:اتصال کنتاکتورهای LEMO سازگار با LEMO، اطمینان از اتصال امن و قابل اعتماد را تضمین می کند. این ممکن است شامل جوشاندن یا پیچاندن سیم های سیگنال و محکم کردن لوله های هوا باشد.
   • قالب گیری بیش از حد (اختیاری):در صورت لزوم برای کاهش فشار اضافی و مهر و موم محیطی، شکل گیری بیش از حد در اطراف کانکتورها اعمال شود.

3. آزمایش:

   • آزمایش الکتریکی:اطمینان حاصل کنید که کانال های سیگنال تداوم الکتریکی و مقاومت عایق مناسب را حفظ می کنند.
   • آزمایش فشار:آزمایش کانال های هوا برای یکپارچگی فشار، اطمینان حاصل کنید که در شرایط عملیاتی نشت نمی کنند.
   • آزمایش مکانیکی:ارزیابی دوام مجموعه در صورت استفاده شبیه سازی شده، از جمله چرخه های تکراری جفت گیری و جداسازی.

4. کنترل کیفیت:

   • اجرای اقدامات کنترل کیفیت برای تأیید اینکه هر مجموعه با استانداردهای پزشکی مطابقت دارد و تحت شرایط مورد انتظار در یک محیط دندانپزشکی به طور قابل اعتماد کار می کند.

درخواست ها

• دستمال دندانپزشکی:ابزار دندانپزشکی را متصل می کند که برای کار نیاز به هوا و سیگنال های الکتریکی برای کنترل یا نظارت دارد.
• آب پاشی کننده های دهانی:هم سیگنال های مایع و هم سیگنال های الکتریکی را در دستگاه هایی که برای تمیز کردن دندان یا سایر روش های دندانپزشکی طراحی شده اند منتقل می کند.
• تجهیزات تصویربرداری دندان:اتصال دستگاه های تصویربرداری که ممکن است نیاز به هوا برای خنک کردن یا کار و انتقال سیگنال برای پردازش داده داشته باشند.

نتیجه گیری

یک مجموعه کابل طراحی شده برای دندانپزشکی که شامل اتصال هوا و سیگنال با کانکتورهای فلزی فشار کش قابل LEMO است باید با دوام، انعطاف پذیر و مطابق با استانداردهای پزشکی باشد.با دقت انتخاب مواد، با اطمینان از طراحی مکانیکی قوی و انجام آزمایشات دقیق، می توانید یک محصول قابل اعتماد ایجاد کنید که نیازهای حرفه ای دندانپزشکی را برآورده کند.
